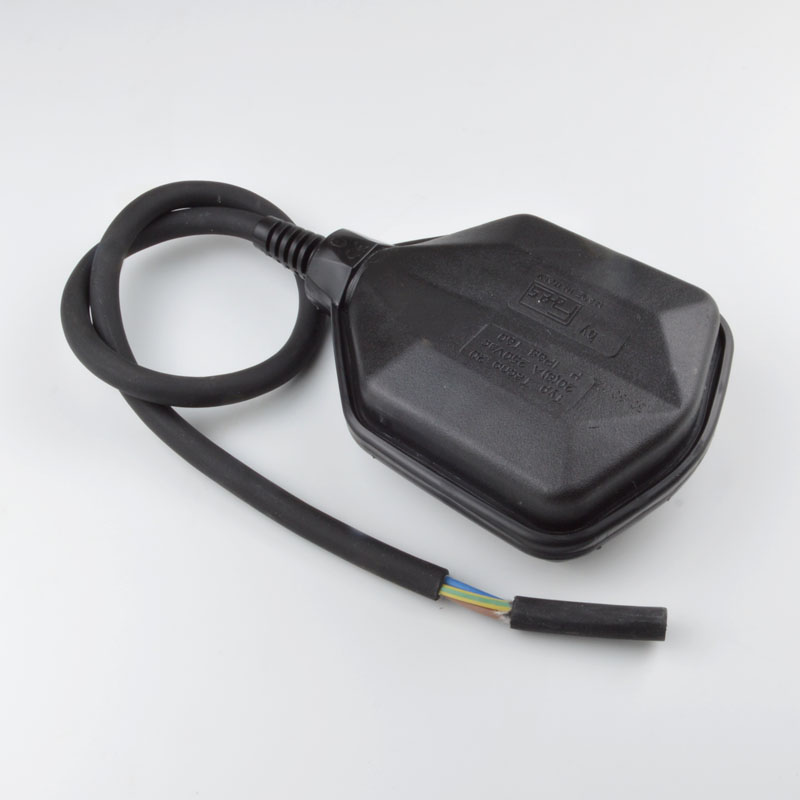

Plovák 0,5 m H07RN-F (hlídání hladiny)

Plovákový spínač slouží převážně pro hlídání hladiny ve v studních, nádržích a jímkách a zamezení tzv. "chodu na sucho" pro povrchové i ponorné čerpadla. Některé plováky je možno zapojit i pro dočerpávání/plnění nádrží, jímek, nádrží atd. Pomocí plovákového spínače lze např. i hlídat havarijní stav/výšku hladiny propojením např. se světelným, nebo zvukovým čidlem, nebo hlásičem. Plovákový spínač je u ponorných čerpadel někdy zabudovaný již z výroby, ale je možno jej použít i externě jak pro ponorné, tak povrchové čerpadla. Plovák se používá převážně u čerpadel na 230 V. Zapojení plováku u čerpadel na 400 V je možné jen přes stykač.

Plovák TECNO 0,5 m H07RN-F je třížilový s ochranným vodičem, má délku kabelu 0,5 m a používá se především pro vyčerpávání a hlídání hladiny (nemá možnost zapojení pro plnění). Převážně slouží jako náhradní díl pro poškozené plovákové spínače u čerpadel, nebo pro montáž do nových čerpadel.

Funkce

Při dostatečné výšce hladiny plave plovák nad čerpadlem pod vodou, nebo na hladině a čerpadlo je v sepnutém stavu. V případě, že je přítok např. ve studni slabší, než čerpací výkon čerpdla, dochází k poklesu hladiny a plovák se dostává do úrovně čerpadla. Jakmile se plovák dostane do úhlu přibližně - 30° dojde k přepnutí spínače v plováku a čerpadlo se vypne a zamezí se tak tomu, že by čerpadlo jelo bez vody. K sepnutí čerpadla dojde v okamžiku, až nastoupá hladina a plovák se dostane do úhlu přibližně + 30°.

Technické údaje

• materiálové provedení kabelu: H07RN-F 3x1 mm
• materiálové provedení plováku: polypropylen vhodný pro kontakt s pitnou vodou

• horní spínací úhel: 30° +- 5°

• dolní spínací úhel: 30° +- 5°
• dovolené napětí: 250 V
• frekvence: 50/60 Hz
• maximální proud: 8 A
• krytí: IP 68
• pracovní tlak: 2 bar
• rozměry: 153 x 92 x 43 mm
• maximální pracovní teplota: 60 ˚C
