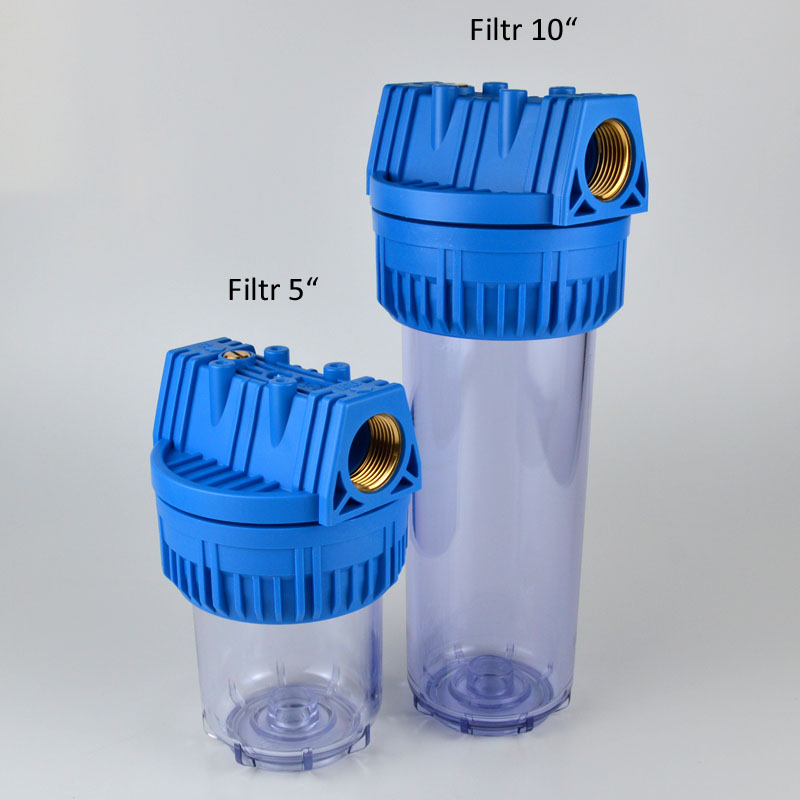

Pouzdro filtru 10"

Pouzdro filtru FP3 o velikosti 10" (9" 3/4) pro čerpadla, vodárny a vodovodní systémy. Slouží k zachycení nečistot proudících potrubím, které nasálo čerpadlo ze studny, nebo vrtu. Vložka filtru, ani klíč k filtru není součástí balení.

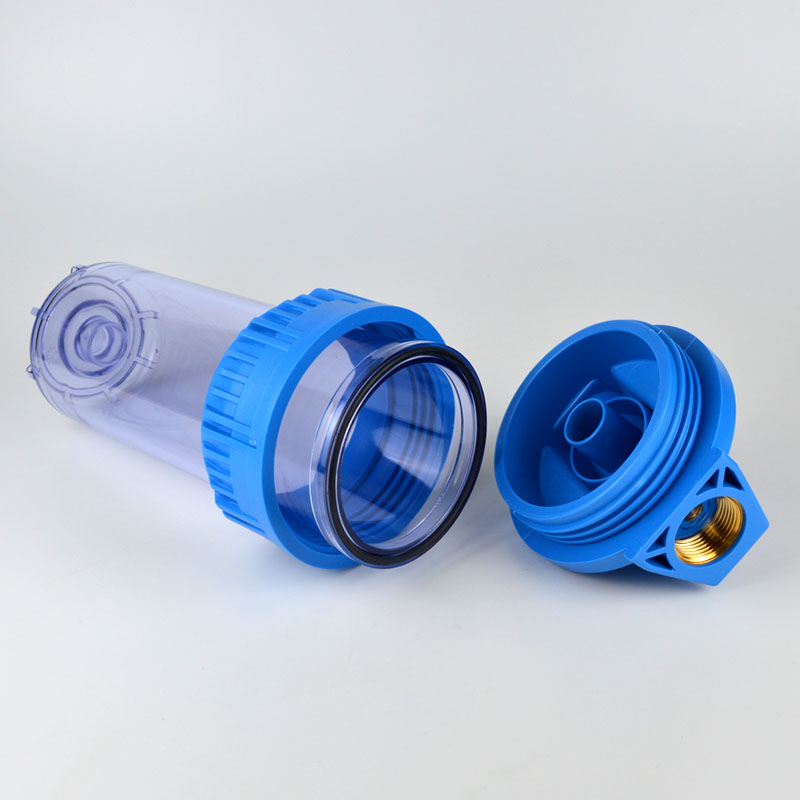

Filtr se skládá z průhledného obalu (jímky) z materiálu SAN (styrén akrylonitril), který se pomocí převlečné matice dotahuje k výku (hlavě) filtru. Matice a výko je z PP (polypropylen). V horním výku filtru je vstup a výstup filtru s mosaznými 1" vnitřními závity. Mezi průhledným obalem a horním víkem je těsnící "o" kroužek. Dovnitř obalu se vkládá vložka filtru, kterých je více typů s různou filtrační schopností. Nejběžnější jsou omyvatelné plastové vložky RLA se schopností zachytit nečistoty do velikosti 80 µm, nebo neomyvatelné vložky z umělé bavlny FA/LFH, které zachytít nečistoty o velikosti až 20 µm. K povolování převlečné matice je možno použít klíč k filtru.

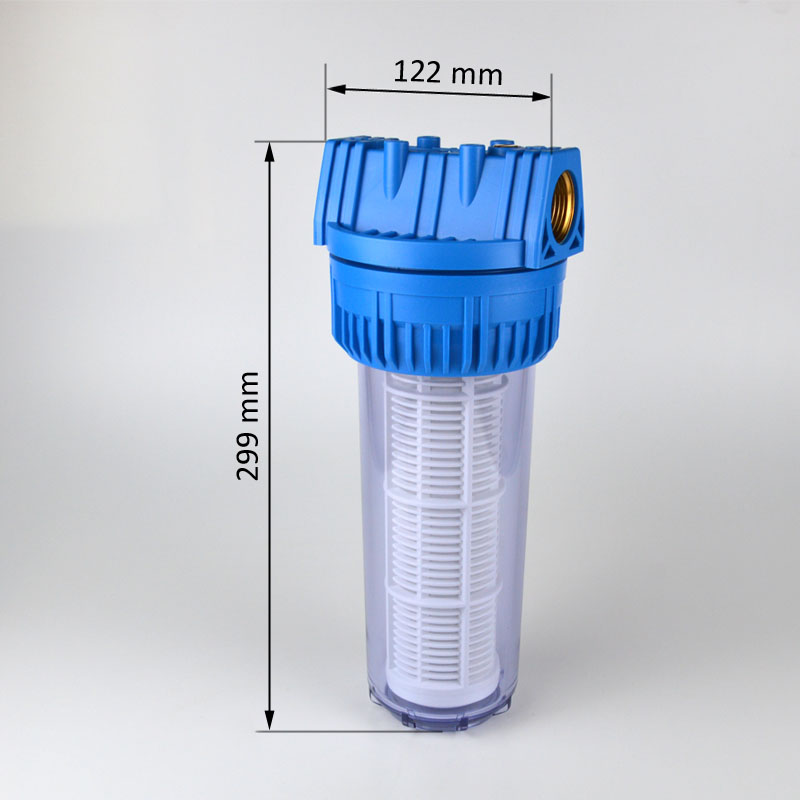

Maximální provozní tlak je 8 bar, maximální teplota kapaliny 50 °C a maximální dovolený průtok je 105 l/min. Vstup a výstup filtru je řešen pomocí vnitřních mosazných závitů o rozměru 1" (DN 25). Filtr je vysoký 299 mm, délka od závitu po závit je 122 mm.

Při čištění, nebo výměně vložky filtru stačí povolit převlečnou matici a vložku filtru vyjmout. Není nutné filtr odmontovávat z potrubí (víko filtru zůstane stále na potrubí).

Pozn. www.cerpadlashop.cz: Pozor při povolování převlečné matice. Filtr bývá plný vody a pod tlakem. Před a za filtr je vhodné namontovat na potrubí uzavíratelné ventily, které se před manipulací s filtrem uzavřou a poté je možno filtr snadno vyčistit, nebo vyměnit vložku filtru. Pokud u filtru ventily nejsou, je potřeba napřed vypnout čerpadlo a přes kohoutek vypustit vodu z natlakované nádrže a potrubí.

Filtr by neměl být umístěn na vstupu (sání) povrchového čerpadla. Při zanešení filtru by mohlo dojít ke zhoršení sání čerpadla, až k jeho zaškrcení a mohlo by dojít k poškození čerpadla.
