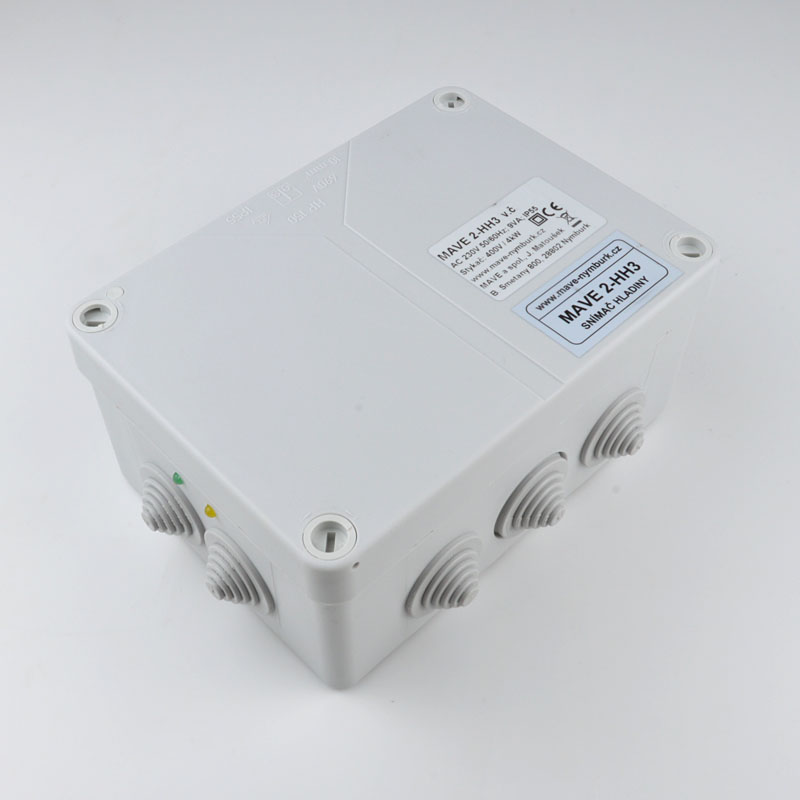

- Snímač hladiny MAVE 2-HH3 (3F a 1F od 1,5 kW)Skladem2 542 Kč/ ks2 101 Kč bez DPH
MAVE 2-HH3 je elektronická skříňka, která slouží k ochraně čerpadel před chodem na sucho (vyčerpávání). K ovládání třífázového čerpadla pro dopouštění nádrží a současně hlídání čerpadla proti chodu na sucho je potřeba použít 1x MAVE 2-S2 (DIN) a 1x MAVE 2-HH3, nebo kombinaci 1x MAVE 2-HH2 a 1x MAVE 2-HH3.
Provedení MAVE 2-HH3 je určeno pro ovládání třífázových čerpadel, nebo jednofázových čerpadel s příkonem nad 1500 W. K ovládání jednofázových čerpadel s příkonem do 1500 W, stačí použít snímač hladiny MAVE 2-HH2.
K ovládací spínací skříňce je potřeba připojit ponorné sondy (PSV-1, PSV-2, PS-3, PSK-1, PSK-2) k hlídání hladin vody. Tyto sondy nejsou součástí balení.
Technické údaje
- Napájecí napětí: 230 V AC / 50-60 Hz
- Příkon: max. 9 VA
- Výstup: 3F stykač
- Zatížení kontaktů: 400V / 4kW
- Napětí / proud na sondě: 12 V AC / 0,6 mA
- Vstupní citlivost: cca 35 kOhm
- Signalizace:
- LED zelená - napájecí napětí
- LED žlutá - výstup (sepnutý stykač)
- Rozměry:164x119x77 mm
- Hmotnost: 0,7 kg
- Materiál obalu: plast (PP)
- Krytí: IP55

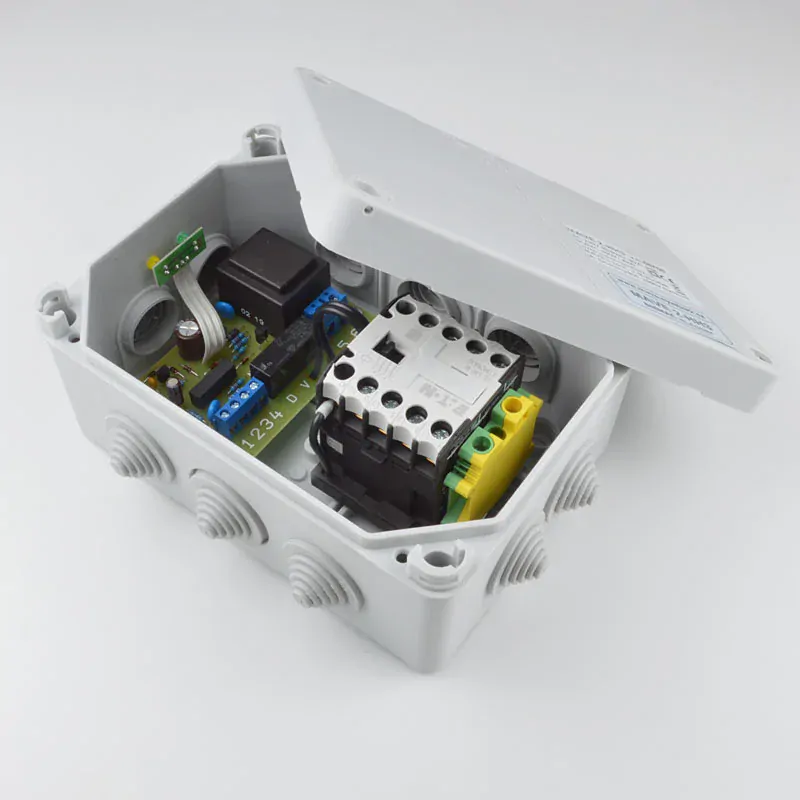

Montážní návod
Ponorné sondy upevněte vázacími páskami nad čerpadlo. Vzdálenost sond určuje rozdíl hladin. Snímač připevněte na pevnou podložku. Nikdy nevrtejte nové upevňovací otvory do obalu snímače (dojde k porušení krytí IP a tím i ztrátě záruky). Nožem odřízněte velikostně odpovídající stupeň vývodek potřebných pro protažení kabelů (pro kabel ponorné sondy první stupeň pro průměr 5 mm). Po kompletním zapojení zajistěte utěsnění snímače proti možnému průniku vlhkosti do obalu.
Vývody kabelů ponorných sond zapojte na svorky 1-4 (viz schéma). Napájení 230 V AC zapojte na svorky 5, 6 (L, N). Připojení snímače k napájecímu napětí signalizuje rozsvícení zelené LED diody. Kontakty stykače zapojte do okruhu napájení čerpadla.
Popis činnosti - automatické ovládání čerpadla (ochrana proti chodu na sucho - vyčerpávání)
Je-li dostatek vody ve studni nebo nádrži (zaplavená horní sonda) rozsvítí se žlutá LED dioda a současně stykač ve snímači sepne napájení čerpadla. To čerpá do doby, než klesne hladina pod spodní sondu. Při poklesu hladiny pod spodní sondu stykač rozpojí obvod napájení čerpadla (ochrana čerpadla proti chodu bez vody). Jakmile vystoupá hladina zpět k horní sondě, dojde automaticky k opětovnému zapnutí čerpadla.

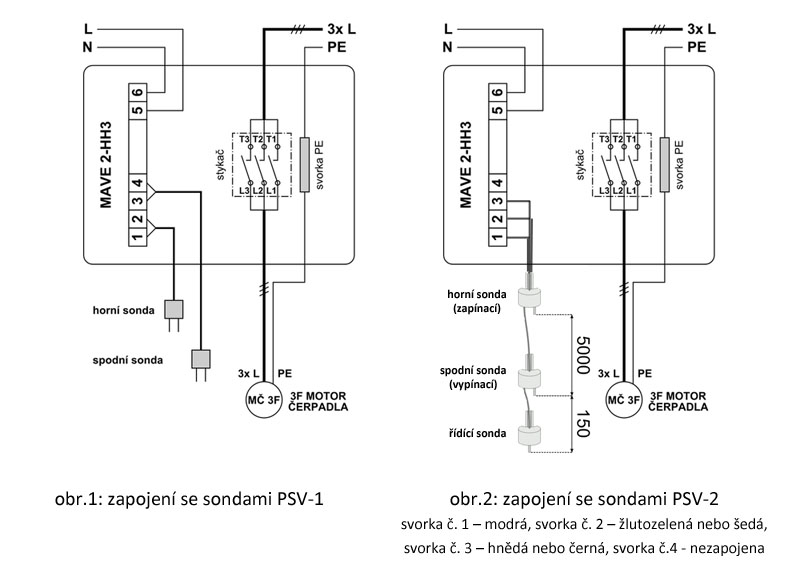

Schéma zapojení - příklad zapojení snímače pro ochranu čerpadla proti chodu bez vody (automatické vyčerpávání)
Upozornění:
Svorkové zapojení ponorných sond s třížilovým kabelem (sonda PS-3, sonda PSV-2 do vrtu dvojitá) je dle barevného značení žil:
- svorka č. 1 – modrá
- svorka č. 2 – žlutozelená nebo šedá
- svorka č. 3 – hnědá nebo černá
- svorka č. 4 – nezapojena
